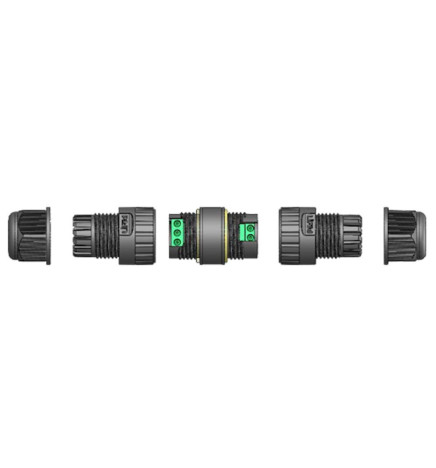

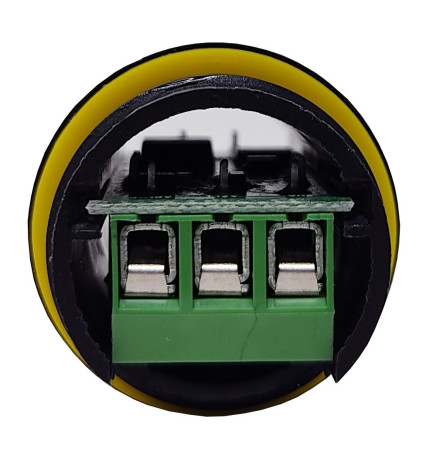

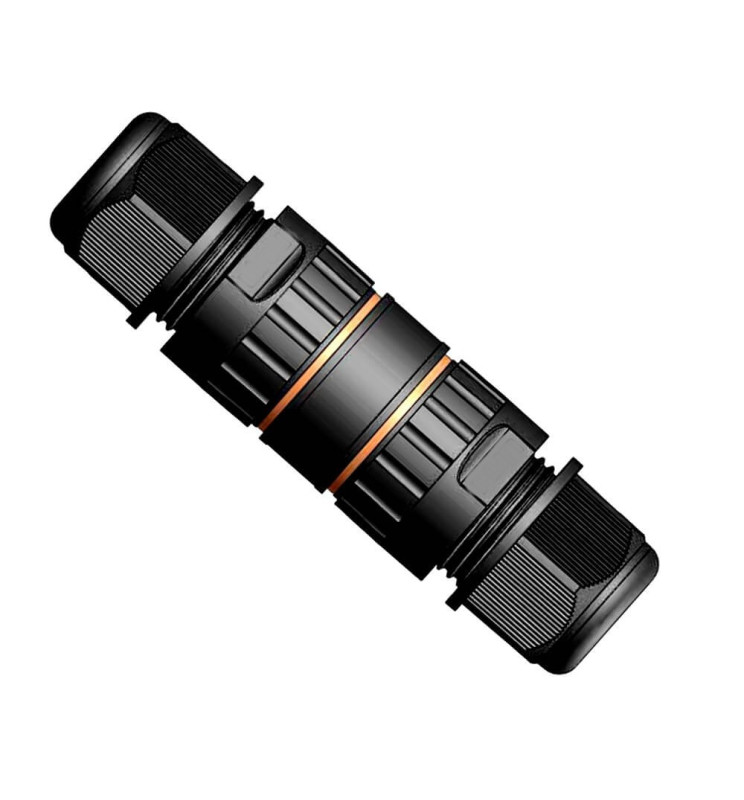

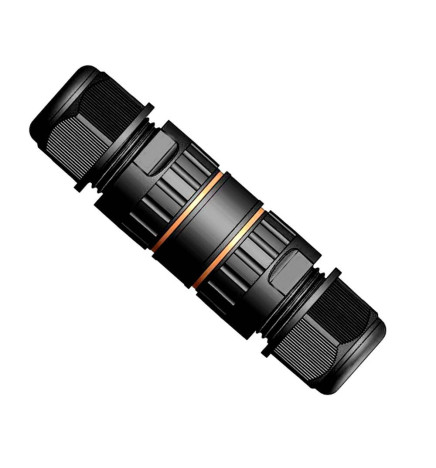

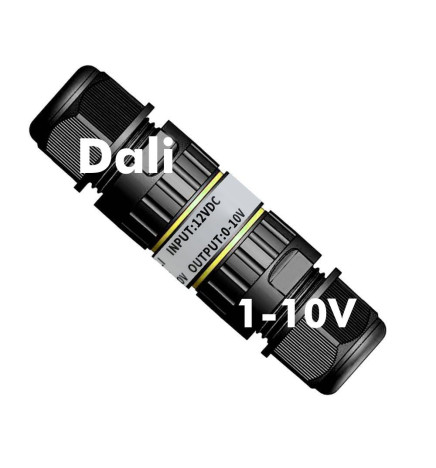

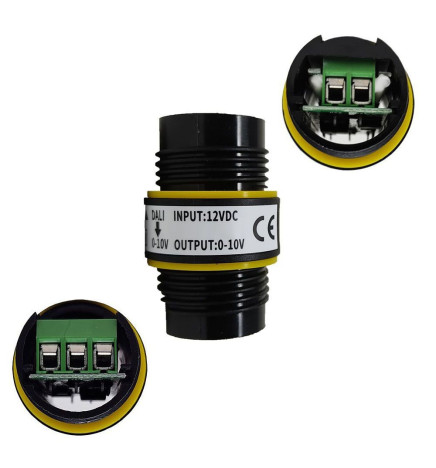

Konverter 1-10V Signal auf DALI für LED Beleuchtung
LF-SCD010B
Unser Modell LF-SCD010B ist ein isolierter Signalwandler, der das DALI / Push-Signal in einen 0-10V-Ausgang umwandelt. Er ist konform mit dem DALI-Protokoll IEC 62386-101, 102, 103, 207. Seine Eingangsspannung reicht von 11Vdc bis 13Vdc. Ein Konverter kann bis zu zehn 0-10V-LED-Treiber mit einem starken 0-10V-Ausgangssignal ansteuern. Er passt sich flexibel an viele verschiedene DALI-Beleuchtungssysteme an.
-
IP67
-
111 x 30 x
Schnellere und sicherere Auslieferung
Wir bieten professionelle Preise für LED-Beleuchtung
21,28 €
Keine Steuer
1-10V zu DALI Signalwandler - Modell LF-SCD010B
Ist ein isolierter Signalwandler, der das DALI / Push-Signal in einen 0-10V-Ausgang umwandelt.
Er ist konform mit dem DALI-Protokoll IEC 62386-101, 102, 103, 207.

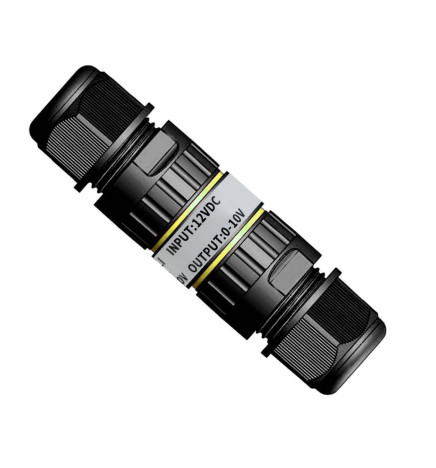

Seine Eingangsspannung reicht von 11Vdc bis 13Vdc.
Mit einem einzigen Konverter kann er bis zu zehn 0-10V-LED-Treiber mit einem starken 0-10V-Ausgangssignal ansteuern. Passt sich flexibel an viele verschiedene DALI-Beleuchtungssysteme an.
- 0-10V Dimm-Signalausgang; kompatibel mit 0-10V Dimm-Treibern; hohe Leistung, hohe Zuverlässigkeit.
- Das 0-10V-Ausgangssignal kann maximal zehn 0-10V-LED-Treiber steuern und ein synchronisiertes Dimmen erreichen
- Dimmbereich von 10 % bis 100 % (gedimmt bis aus)
- DALI-Dimm- und Push-Funktion; logarithmischer Dimm-Modus und linearer Dimm-Modus können über die DALI-Schnittstelle ausgewählt werden
- Schutzart IP67; wasserdichtes Gehäuse
- Garantie: 5 Jahre
Einsatzmöglichkeiten des 1-10V auf DALI-Signalwandlers
- Anlagenbeleuchtung
- Büro-Innenbeleuchtung
- Dekorative Beleuchtung
- Kommerzielle Beleuchtung
- Beleuchtung von Wohnhäusern

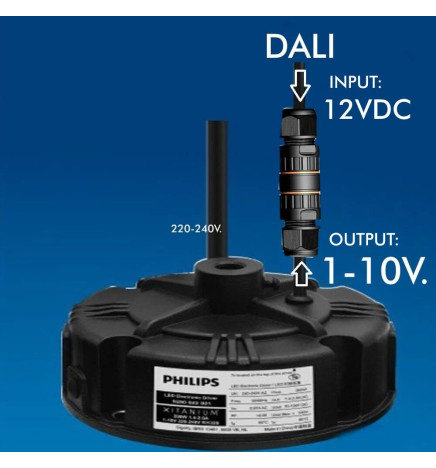

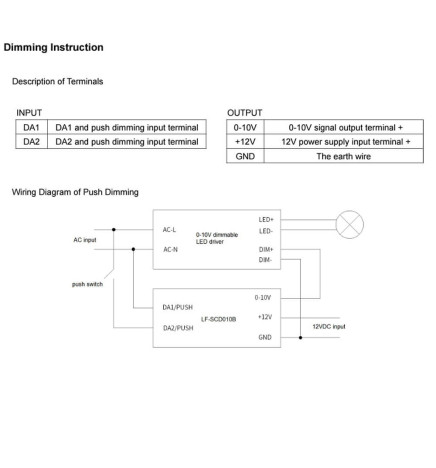

Verdrahtungsschema der Push-In-Regelung
Schaltplan DALI-Dimmen
Die DALI-Dimmfunktion und die gepulste Dimmfunktion dürfen nicht gleichzeitig verwendet werden, da sonst der DALI-Dimmer beschädigt wird.
LF-SCD010B
Datenblatt
- LF-SCD010B
- 1-10V to DALI
- CE - RoHS 2.0 (UE) 2015/863 - EN55015
- IP67
- 111 x 30 x Ø30mm
- -30ºC - +60ºC
- Normas DALI: IEC 62386-101, 102, 103, 207
- 5
Referenz
Regulierbar
Prüfprotokoll
Umgebungstemperatur (ºC)
Zusätzliche Informationen
Jahre Garantie
Unser Modell LF-SCD010B ist ein isolierter Signalwandler, der das DALI / Push-Signal in einen 0-10V-Ausgang umwandelt. Er ist konform mit dem DALI-Protokoll IEC 62386-101, 102, 103, 207. Seine Eingangsspannung reicht von 11Vdc bis 13Vdc. Ein Konverter kann bis zu zehn 0-10V-LED-Treiber mit einem starken 0-10V-Ausgangssignal ansteuern. Er passt sich flexibel an viele verschiedene DALI-Beleuchtungssysteme an.
