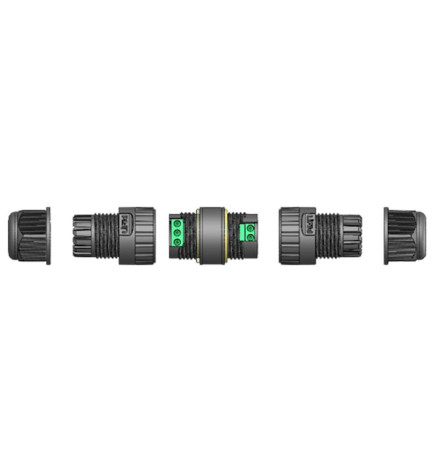

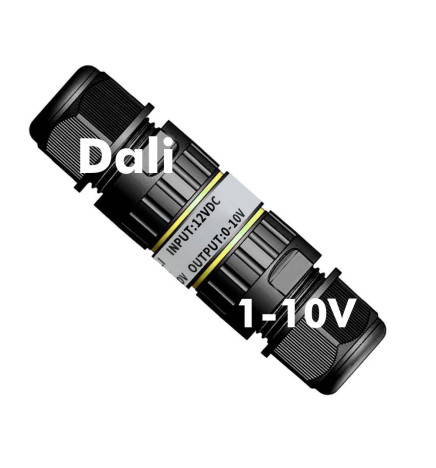

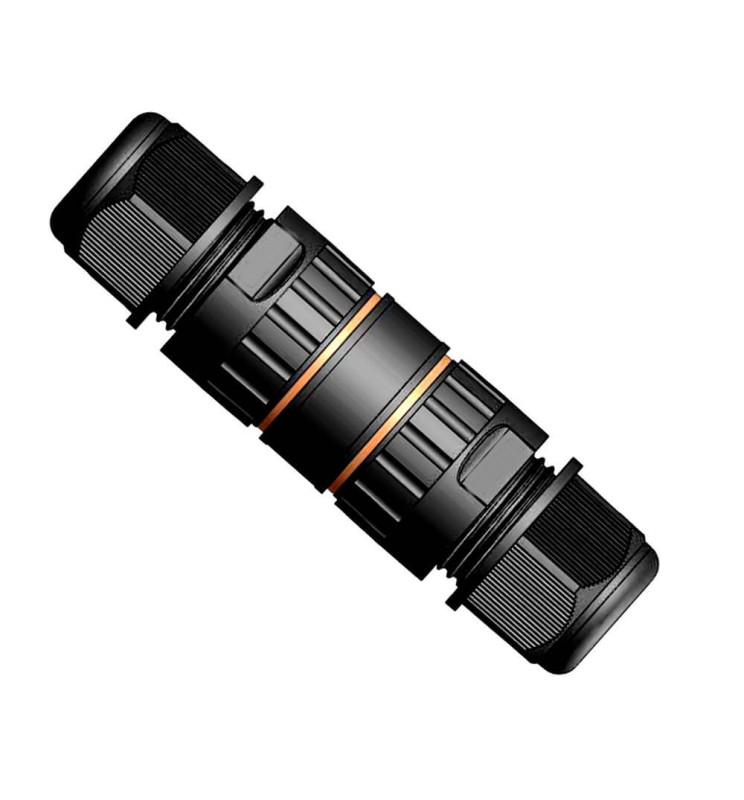

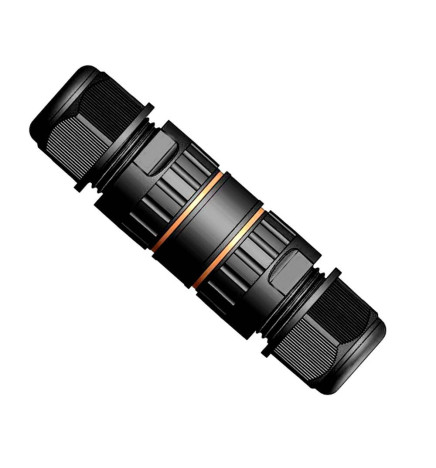

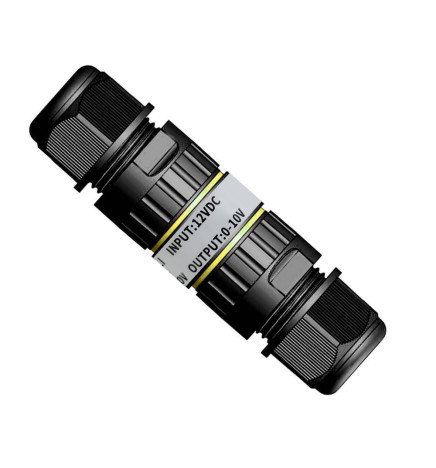

Convertitore segnale 1-10V a DALI per illuminazione a LED

LF-SCD010B

Il nostro modello LF-SCD010B è un convertitore di segnale isolato, che trasforma il segnale DALI / push in un'uscita 0-10V.   È conforme al protocollo DALI IEC 62386-101, 102, 103, 207. La sua tensione d'ingresso varia da 11Vdc a 13Vdc. Un convertitore può pilotare fino a dieci driver LED 0-10V con un forte segnale di uscita 0-10V. Si adatta in modo flessibile a molti diversi progetti di sistemi di illuminazione DALI.

  • Protezione IP

    IP67-Ester

  • Dimensioni (mm)

    111 x 30 x

Calcolo della luminosità
Consegna rapida e sicura
Offriamo prezzi professionali per l'illuminazione a LED

21,28 €
Nessuna tassa



Scarica il pdf

Convertitore di segnale da 1-10V a DALI - Modello LF-SCD010B


È un convertitore di segnale isolato, che trasforma il segnale DALI / Push in un'uscita 0-10V.

È conforme al protocollo DALI IEC 62386-101, 102, 103, 207.

La sua tensione d'ingresso varia da 11Vdc a 13Vdc.

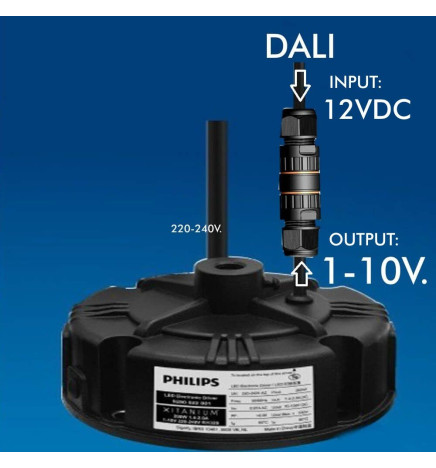

Con un solo convertitore può pilotare fino a dieci driver LED 0-10V con un forte segnale di uscita 0-10V. Si adatta in modo flessibile a molti diversi design di sistemi di illuminazione DALI.

  • Uscita del segnale di dimmerazione 0-10V; compatibile con il driver di dimmerazione 0-10V; alte prestazioni, alta affidabilità.
  • Il segnale di uscita 0-10V può controllare un massimo di dieci driver LED 0-10V e ottenere una regolazione sincronizzata.
  • Gamma di dimmerazione dal 10% al 100% (dimmerato fino allo spegnimento)
  • Funzione DALI dimming e push; la modalità di dimmerazione logaritmica e la modalità di dimmerazione lineare possono essere selezionate tramite l'interfaccia DALI
  • Classificazione IP67; alloggiamento impermeabile
  • Garanzia: 5 anni

Usi del convertitore di segnale da 1-10V a DALI

  • Illuminazione di impianti
  • Illuminazione interna dell'ufficio
  • Illuminazione decorativa
  • Illuminazione commerciale
  • Illuminazione residenziale

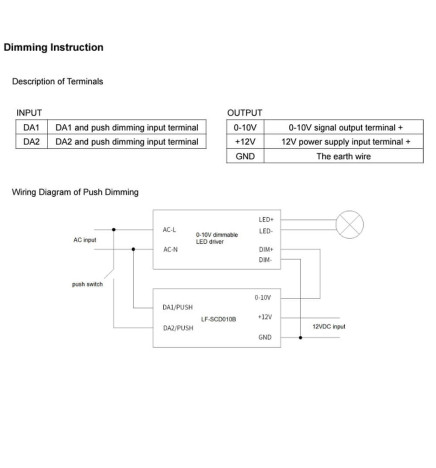

Schema di cablaggio della regolazione push-in


Schema di cablaggio della regolazione DALI

La funzione di dimmerazione DALI e la funzione di dimmerazione a impulsi non possono essere utilizzate contemporaneamente, altrimenti il dimmer DALI verrà danneggiato.

LF-SCD010B

Scheda tecnica

REFERENZA
LF-SCD010B
Dimmerabile
1-10V to DALI
Certificati
CE - RoHS 2.0 (UE) 2015/863 - EN55015
Protezione IP
IP67-Esterno
Dimensioni (mm)
111 x 30 x Ø30mm
Tª Amb. Funzionamento (ºC)
-30ºC - +60ºC
Ulteriori informazioni
Normas DALI: IEC 62386-101, 102, 103, 207
Garanzia - Anno
5
