Muunnin 1-10 V signaali DALI: lle LED-valaistusta varten

Viite: LF-SCD010B

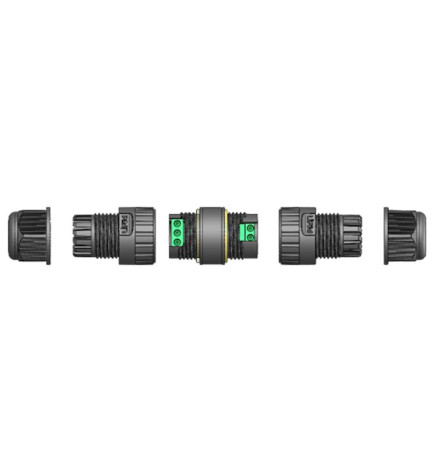

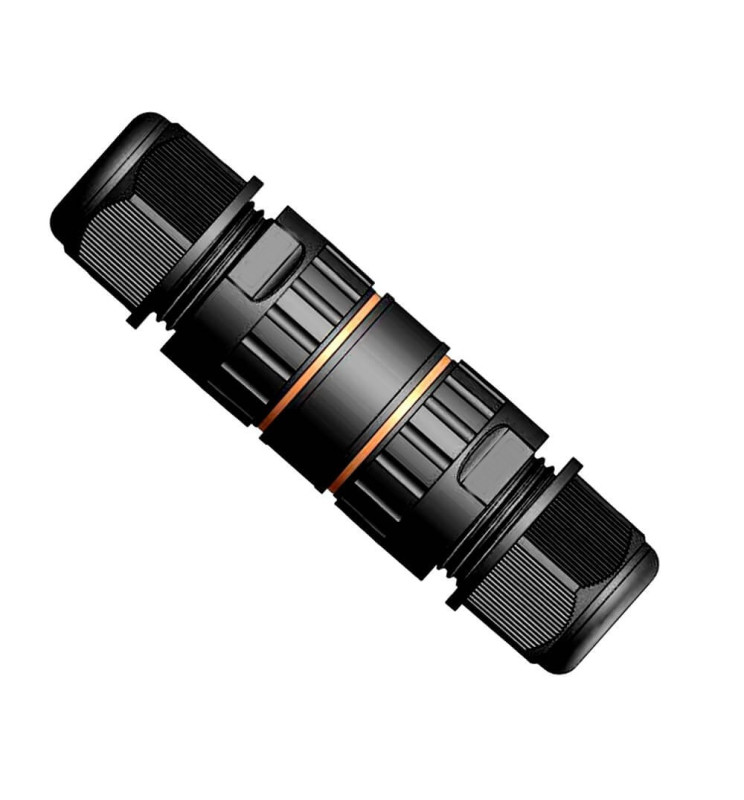

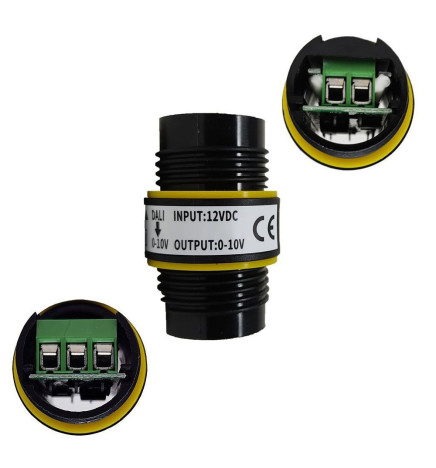

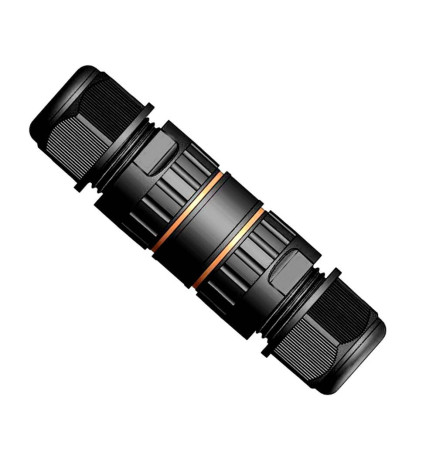

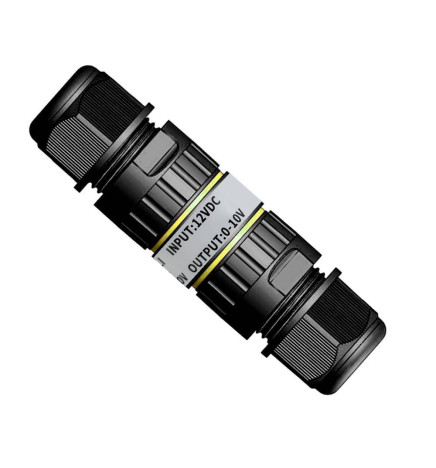

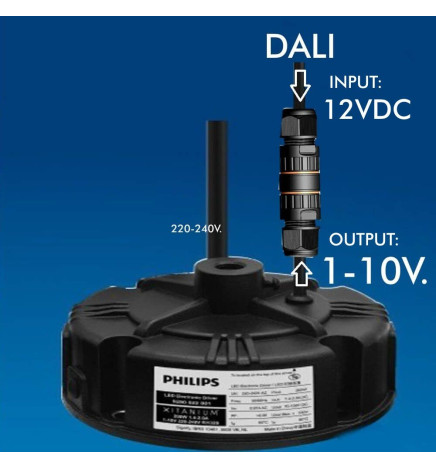

Mallimme LF-SCD010B on eristetty signaalimuunnin, joka muuttaa DALI/ push-signaalin 0-10V-ulostuloksi. Se on DALI-protokollan IEC 62386-101, 102, 103, 207 mukainen. Sen syöttöjännite vaihtelee välillä 11Vdc-13Vdc. Yksi muunnin voi ohjata jopa kymmentä 0-10V LED-ajuria vahvalla 0-10V lähtösignaalilla. Se mukautuu joustavasti moniin erilaisiin DALI-valaistusjärjestelmäsuunnitelmiin.

IP67-Exter
111 x 30 x

Valaistuslaskenta

1.Valaisimen tekniset ominaisuudet:

Ilmoita LED-projektorin tai valaisimen tekniset ominaisuudet, jotka haluat asentaa:

Lumet (Lm): Valaisimen valovirta, joka halutaan asentaa.

Kulma (º): Valaisimen kulma, joka halutaan asentaa.

Korkeus (m): Kokonaiskorkeus metreissä tilasta (huone) (akseli "z").

2.Valitun valaisimen yksittäisen kapasiteetin laskeminen:

Valitun LED-valaisimen valon voimakkuuden ja kirkkauden laskeminen, joka on määritelty kohdassa 1.

Valaistu säde:

Kokonaisvalaistu peitetty alue.

3.Teoreettinen tulos:

Valon voimakkuuden ja kirkkauden tulos.

Valovoima (Candela - cd)

Pinnan valaistus (lx)

Nopea ja turvallinen toimitus

Lataa tekninen tietolomake

Tarjoamme ammattimaisia hintoja LED-valaistukselle

21,28 €

Ei veroja

Lataa PDF

1-10V DALI-signaalimuunnin - malli LF-SCD010B

On eristetty signaalimuunnin, joka muuttaa DALI / Push-signaalin 0-10V-ulostuloksi.

Se on DALI-protokollan IEC 62386-101, 102, 103, 207 mukainen.

Sen syöttöjännite vaihtelee välillä 11Vdc-13Vdc.

Yhdellä muuntimella se voi ohjata jopa kymmentä 0-10V LED-ajuria vahvalla 0-10V lähtösignaalilla. Soveltuu joustavasti moniin erilaisiin DALI-valaistusjärjestelmäsuunnitelmiin.

0-10V-himmennyssignaalin lähtö; yhteensopiva 0-10V-himmennysohjaimen kanssa; korkea suorituskyky, korkea luotettavuus.
0-10V lähtösignaali voi ohjata enintään kymmentä 0-10V LED-ajuria ja saavuttaa synkronoidun himmennyksen.
Himmennysalue 10 % - 100 % (himmennetty pois päältä).
DALI-himmennys ja push-toiminto; DALI-liitännän kautta voidaan valita logaritminen himmennystila ja lineaarinen himmennystila.

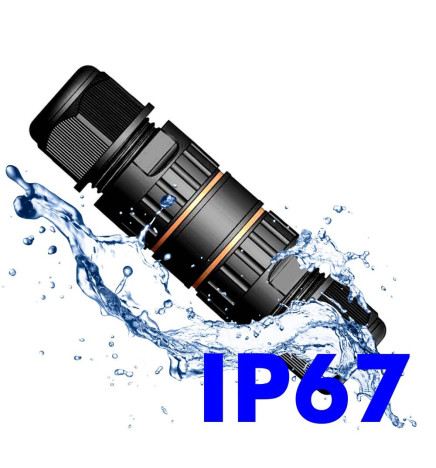

IP67-luokitus; vesitiivis kotelo
Takuu: 5 vuotta

1-10V-DALI-signaalin muuntimen käyttötarkoitukset

Kasvien valaistus
Toimiston sisävalaistus
Koristeellinen valaistus
Kaupallinen valaistus
Asuinrakennusten valaistus

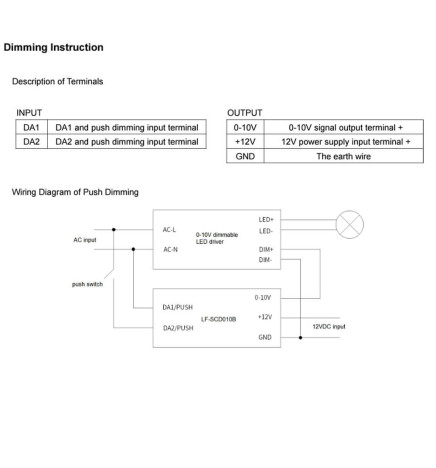

Push-in-säädön kytkentäkaavio

DALI-himmennyksen kytkentäkaavio

DALI-himmennystoimintoa ja pulssimuotoista himmennystoimintoa ei saa käyttää samanaikaisesti, sillä muuten DALI-himmennin vaurioituu.

Viite LF-SCD010B

Tietolehti

SKU: LF-SCD010B
Himmennettävä: 1-10V to DALI
Sertifiointi: CE - RoHS 2.0 (UE) 2015/863 - EN55015
IP- Suojaus: IP67-Exterior
Pituus (mm): 111 x 30 x Ø30mm
Lämpötila (ºC): -30ºC - +60ºC
lisäinformaatio: Normas DALI: IEC 62386-101, 102, 103, 207
Takuu (vuotta): 5

Lataa

LF-SCD010B

Lataa (536.9k)
